雙金機械旋回破的全面介紹及其發展概況
雙金SK系列液壓旋回破碎機是雙金機械采用世界先進破碎技術，經優化設計而成的具有先進水平的設備。適用于冶金、礦山、破碎各種中等硬度礦石、巖石。其高轉速、高破碎容量與獨特的專利設計令破碎后的成品具有極其優質的立方體型。雙金1200液壓旋回破碎機可提供比圓錐破碎機有更高效的生產能力以及不錯的成品料粒形，且該設備實現了自動化，易于自動控制，在設備靈活性和可靠性上可為客戶直接創造更高的收益。該大型設備的保養與維護方便，性能穩定。是當今礦山建筑行業的新一代大型破碎機械設備。
一、產品特點:
1、破碎比大、生產效率高。
2、液壓保護及液壓清腔、自動化程度高、減少停機時間。
3、維修簡便、操作使用方便。
4、易損件消耗少、運行成本低。
5、稀有潤滑、可靠先進、提高使用壽命。
6、層壓破碎、成品粒形優異。
7、多種破碎腔型、應用靈活、適應性強。
該設備完美利用了液壓系統，將更高的轉速與沖程結合，提高了破碎比和生產效率，比傳統的圓錐式破碎機在產量上提高了40%—60%。該設備結構設計合理，具有國際先進水平，技術參數先進，且雙金機械憑自身30余年的鑄造經驗，設備耐磨件使用周期長，大大降低了維修與保養費用，將使用壽命提高了30%以上。其獨特的設計，特殊的破碎腔與轉速相匹配，使成品料粒度更均勻，提高了銷量。為客戶直接創造了更高的收益。

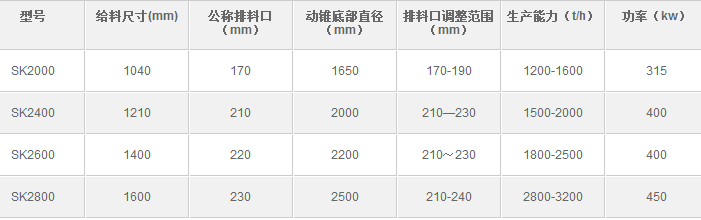

技術參數
工作原理

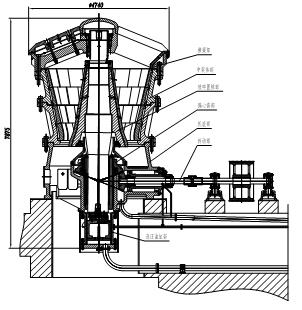

SK系列液壓旋回破碎機由傳動、機座、偏心套、破碎圓錐、中架體、橫梁、原動、油缸、液壓、滑車、電氣和干、稀油潤滑等部分組成。（圖1）電動機經皮帶輪子和圓錐齒輪的傳動，使破碎圓錐繞破碎機中心線作旋擺運動，破碎圓錐表面時而靠近，使而離開固定錐的表面，從而使給入破碎腔內在礦石，不斷受到擠壓和彎曲作用面被破碎，被破碎的礦石靠自重從破碎腔底部排出。
（圖一）

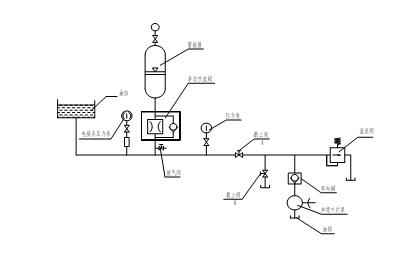

（圖二）
一、發展概況
世界上第1臺旋回破碎機由美國人CharlesBrown于1878年申請專利，1881年由芝加哥Gates鐵工廠制造出廠。我國旋回破碎機的生產最早始于1950年代，由前蘇聯提供圖紙技術，原沈陽重型機器廠(現北方重工)制造。1980年代沈重引進了美國FFE公司(現已并入FLSmidth公司)的旋回破碎機技術。目前，世界上大型液壓旋回破碎機生產廠家非常多，國內旋回破廠家也很多，主要集中在河南、上海、浙江等地，其中浙江地區的雙金機械公司較有名，且市場口碑非常好。
二、技術特點
在破碎工藝流程中，旋回破碎機用于爆破后采掘出的原礦的初級破碎作業，其特點是進料尺寸較大，能夠進行連續破碎作業，因而產量高、電耗低，機器運行更穩定可靠。液壓圓錐破碎機的產能、破碎比方面相較其它破碎要而言，要高。雖然旋回破碎機構造復雜、體型龐大、初期投入高，但從大規模生產的效率和長期運行成本來看，旋回破碎機具有明顯的技術經濟優勢。目前最大進料尺寸可達1525 mm，最大出料尺寸在175～250 mm可調，相應產量可達5535～8890 t/h(以物料松散密度1. 6t/m3計)，裝機功率達1200kw。
三、當今旋回破碎技術發展的方向
①采用現代優化設計技術，結合長期經驗數據進行項目個性化設計，追求更合理的結構和更高的強度。
②采用拱形橫梁以加大給料口尺寸。
③主軸和圓錐整體鍛造成一體，避免了作業中動錐松動的問題。主軸上部軸承采用干油潤滑，并配有電子可視化控制。
④內腔動、定錐襯板和筋護板都采用高耐磨材料（高錳鋼或鉻鋼）。
⑤殼體為鑄鋼件，多采用水平箍帶或加加強筋設計，并經有限元分析，以優化其結構性能。
⑥主軸下部防塵密封維護少，采用壓縮空氣以提高防塵效果。配備電子監測與控制裝置，通過觸摸屏即可監測、設定破碎機和相關設備的工作參數。
⑦偏心套組件帶有可更換的偏心內襯套，用來調節擺程；并采用集成的配重，可將非動平衡降至最小。
⑧傳動齒輪采用擺線齒錐齒輪，運轉更平穩可靠；帶有齒隙設定裝置；全密封的靜潤滑可保證潤滑良好，并配有電子可視化油量控制；同時可隨意進行振動控制。
⑨主軸下部通過液壓油缸支承，既可在遇到不可破碎異物時進行過載保護，也可在破碎圓錐下部襯套過度磨損后或其他情況需要時，利用該液壓油缸很方便地調節產品粒度。
⑩對破碎腔型進行優化設計，襯板形狀和安裝方式充分考慮了對腔型、產品顆粒形狀、過粉碎、裝拆甚至換位的影響。
