某礦選廠采用三段開路破碎流程。中、細碎裝+2.1米圓錐破碎機三臺。在檢修時，經解體檢測發現機身與支承套，機身與碗形軸承座等裝配部位磨損嚴重，影響安全使用。為此我們完善了革新成功的機身修復專用工具，同時還制成機身彈簧螺桿孔專用搪削工具，進行了檢修。



一、機身與碗形軸承座配合部位的修復。

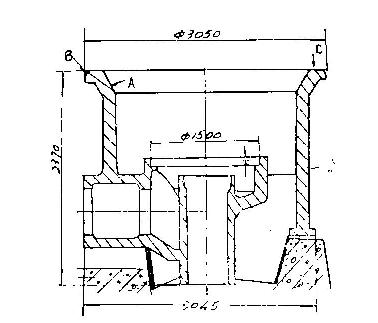

如圖l所示。原圖公差為直徑1500^+0.011毫米。解體檢測時已達直徑1501.9毫米。止口已由100毫米磨損至97.5毫米。先擴孔，“C”平面稍降低，手工電弧堆焊后，按圖紙要求加工修復。



機身為ZG35。為使焊后不產生裂紋和得到所需的機械性能，應按中碳鋼焊接工藝要求焊。因機身不能預熱，與母材熔焊的第一層焊縫選用TA151型低氫奧氏體不銹鋼焊條。底層焊后，用適合厚板和大剛度的507焊條，在圓周上從下向上施行多層多道焊。堆焊后，再安鉚擊，使鍵與鍵槽相互緊緊密合，也可將間隙及止裂孔焊死。由于輪轂上的裂縫位置不同，鍵槽兩端圓孔的中心距L也就不同，應按照實際情況決定。為了使圓頭鍵更好地發揮扣合作用，采用預熱嵌配的方法是合理的。這樣，就必須使鍵兩端圓頭中心距L。略小于鍵槽兩端圓孔中心距L.其尺寸應按下式計算：



如果輪轂上的裂縫尚不嚴重，也可采用手工電弧焊接的方法。這種方法的工藝過程是：首先在裂縫兩面對稱地開鑿30。--35。V型坡口，再將輪轂預熱至50～60。C，將焊條放在200～250。C的電爐中烘焙30—40分鐘，然后進行焊接。為了防止局部過熱產生應力集中，要對稱地分段進行焊接，每段焊長以20～30毫米為宜。由于在焊接時焊縫附近熔化很小，散熱較快，很容易形成白口組織，使母材性能變壞，并加劇應力的不均衡狀態，這就要求必須嚴格掌握焊接工藝，否則就會造成不良后果．因此，開坡口焊接法不如上面介紹的圓頭鍵扣合法可靠。裝圖2所示專用加工工具。

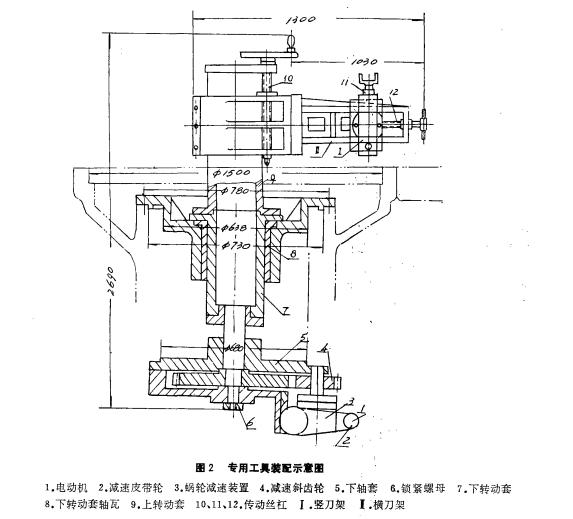

加工工具的上軸承套，以直徑730毫米外徑定位，安裝于機體銅套注鋅部位。在直徑780毫米攻M16毫米螺孔8個，以固定件9。豎刀架由橫臂緊固于9上。刀具傳動系統。 電動機(2.24瓦)一皮帶輪一蝸輪一斜齒輪一轉動套一刀具。刀具以5轉／分低速回轉。刀架I I的上下運動借絲杠10、11進行。刀架I的左右移動借絲杠10進行。止口H雖經運行磨損，但下部原加工面仍作為修復時刀具校對的基準面．修復后實測，實際尺寸為直徑1500毫米，上公差0.07，下公差0.05，與機體銅套孔同心度偏差極小。與之配合的碗形軸承座，經修后裝配良好。

二、機身與支承套配合錐面的修復。

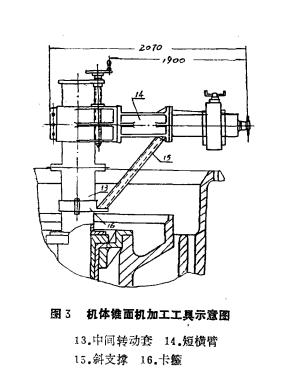

如圖1所示的“A”、“B”兩錐面，因上次大修期無機加工工具，被迫采用手工修復，接觸情況極差。兩者已有部分弧段沿"C”面相接觸，失去了安全保護作用。修復工具是將圖2所示專用工具，從上轉動套9、下轉動套7于聯接部位拆開，加裝中轉動套13，橫刀架與上套9之間加裝短臂14。使原工具的加工直徑擴大到直徑3050毫米左右，轉動軸懸臂高增加到1900毫米，如圖Ⅳ。為了減小大直徑加工時刀具的振動，一方面橫臂加裝斜支撐15，同時將原電動機改為8極電動機，把皮帶傳動減速比由1：1.34加大到1：2，這樣，刀具以2.5轉／分低速旋轉，運行穩定。加工時，以磨損較小的直徑3050毫米圓周面校準刀具，然后將小刀架偏轉30°即進行外圓周面及內、外錐面的加工。根據要求，加工時以保證內錐尺寸為主。加工內錐時，橫刀架可借卡箍16和絲杠1 0進行。由于螺桿孔而使刀具振動較嚴重。減振的方法：一是減小切削量，約0.4～0.5轉／分，二是交替使用正反向回轉，避開不斷振動形成的波紋，使振動情況大有改善。加工后，“C"平面降低約7.5毫米，機體強度仍有足夠保證。





錐面的加工，選用高速鋼刀片，平面的加工，選用YT型合金刀片。精車用鎢鈷鈦類YW型刀片。

三、彈簧螺桿孔的修復。

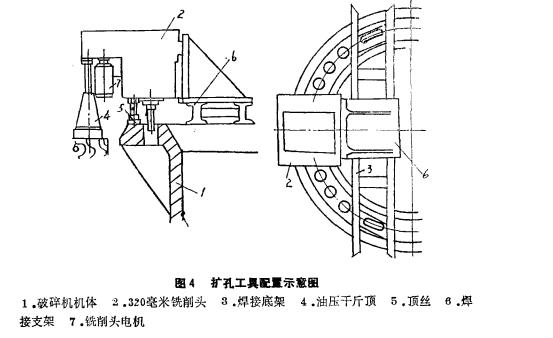

機身“C”面上48個直徑48毫米的螺桿孔，均沿順時針?lè)较虮荒コ蓹E圓狀。其軸一般為60毫米左右，部分可達65毫米。修復措施采用現場擴孔鑲套。擴孔工具是將X-Ⅱ型320毫米銑削頭改變潤滑方式后，立裝于焊接底架上，然后跨接于機體“C"平面上。按彈簧螺桿孔劃線中心校準刀具，借兩個30噸油壓千斤頂和兩個頂絲加強定位，以減少振動。

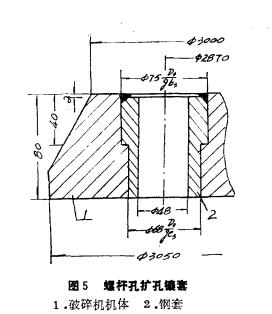

按要求銑削頭輸出以45轉／分為宜，因條件所限采取63轉／分。刀片選用YW型。工具的移動用橋吊整體移裝。一般一小時可擴孔8～12個。而后清理鑲套，點焊加固(圖5)再修理時只需重新鑲套。

圓錐破碎機機身修后，除碗形軸承座部有焊接裂紋外，其余各部良好。
